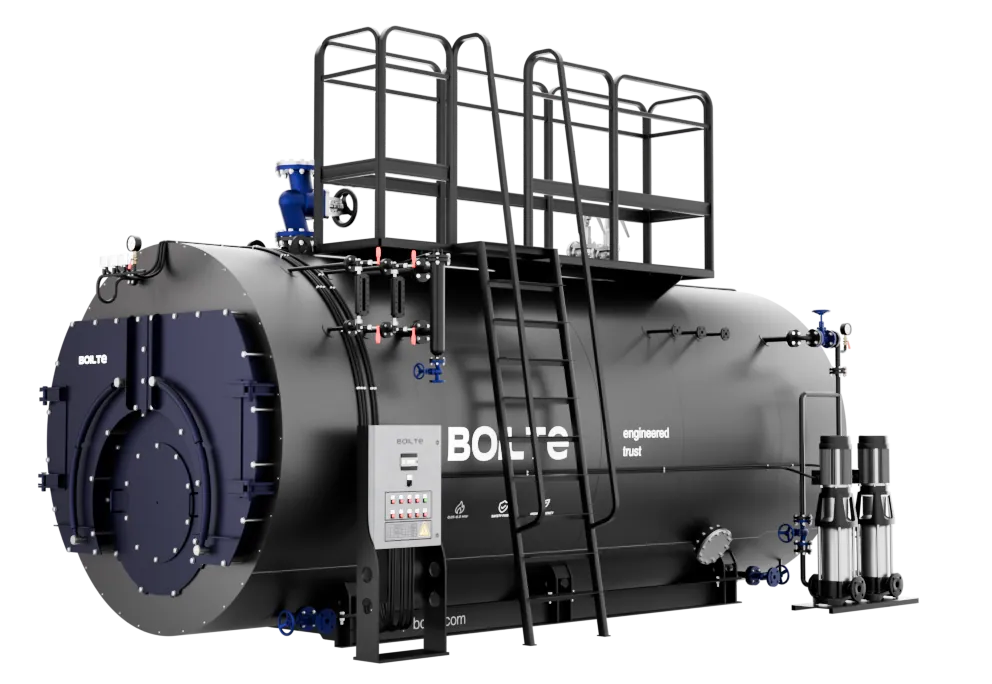

Boilte Tripass – غلاية بخار صناعية عالية الضغط ثلاثية المسار
Boilte Tripass هي غلاية بخار صناعية عالية الضغط ثلاثية المسار مصممة لأكثر قطاعات الصناعة الثقيلة تطلبًا. تغطي مجموعة طُرز Tripass نطاق إنتاج بخار من 1000 إلى 16000 كجم من البخار في الساعة عند ضغط تشغيل يصل إلى 15 bar (بالطلب الخاص – حتى 25 bar). وتصل درجة حرارة البخار المشبع إلى 204°C. العمر التشغيلي المُقدَّر – أكثر من 20 عامًا.
تتميز غلاية Tripass بتصميم أنبوبي اللهب ثلاثي المسار مع عكس اللهب. يضمن هذا المخطط أقصى انتقال للحرارة: إذ تمر غازات المداخن بثلاث مراحل من التبادل الحراري (الإشعاع ومساران حمليان)، مما يزيد طول مسارها ويخفض درجة حرارة غازات العادم. والنتيجة كفاءة عالية وتوفير في الوقود.
Tripass هي الخيار للمنشآت التي تحتاج إلى بخار مستقر عالي الضغط للعمليات التكنولوجية المستمرة في ظروف تشغيل قاسية: التعدين والبتروكيماويات والطاقة وصناعة اللب والورق.
من كل الجهات
اضغط باستمرار واسحب جانباً لتدوير النموذج. على الهاتف، مرّر إصبعك على الصورة.
لماذا تختار TRIPASS
تصميم بثلاثة مسارات
ثلاث مراحل من التبادل الحراري – انخفاض درجة حرارة غازات المداخن، وكفاءة عالية.
بنية ملحومة متجانسة
تعويض الإجهادات الحرارية، والقضاء على تشوّه الغلاف.
ضمان مدى الحياة
على المبادل الحراري والعناصر الحاملة. دون حد زمني.
انبعاثات NOx منخفضة
ضغط منخفض في غرفة الاحتراق – خفض NOx دون أنظمة إضافية.
جاهزية مصنعية كاملة
تسليم الغلاية كوحدة واحدة مع التجهيزات والأتمتة.
سعة حتى 30000 kg/h (بالطلب الخاص)
بالطلب الفردي – حتى 30000 kg/h و25 bar.
التصميم
والمواد
تصميم أنبوبي اللهب ثلاثي المسار مع عكس اللهب:
الخدمة والضمان
تأتي غلايات Tripass مع ضمان مدى الحياة من الشركة المصنّعة على المبادل الحراري والعناصر الحاملة الرئيسية، شريطة الالتزام بقواعد التركيب والتشغيل والنظام الكيميائي للمياه. يتجاوز العمر التشغيلي المُقدَّر 20 عامًا.
ترافق كل غلاية مجموعة كاملة من الوثائق الفنية: جواز المعدة، ودليل التركيب والتشغيل، وبروتوكولات الفحص غير الإتلافي (NDT/RT)، وبروتوكولات الاختبار الهيدروليكي، وشهادات المطابقة.
معايير
الطراز الإنتاجي
في حال المتطلبات غير القياسية، يتوفر التصنيع المخصّص وفق مخططات العميل.
*يسري ضمان مدى الحياة خلال العمر التصميمي المعلن للغلاية، ووفق شروط الضمان المعتمدة لدى BOILTE.
يخضع زيت الوقود الثقيل والنفط الخام والزيوت المستعملة لشروط ضمان خاصة بهذه الأنواع من الوقود.
شروط الضمان ←المواصفات
والوثائق
اختر علامة تبويب لعرض القسم.
| الطراز | القدرة, kg/h | الضغط, بار | الحرارة القصوى, °C | الوزن, كجم |
|---|---|---|---|---|
| Tripass 1000 | 1,000 | 8 | 175 | 4472 |
| Tripass 1250 | 1,250 | 8 | 175 | 4727 |
| Tripass 1500 | 1,500 | 8 | 175 | 4900 |
| Tripass 1750 | 1,750 | 8 | 175 | 5378 |
| Tripass 2000 | 2,000 | 8 | 175 | 5663 |
| Tripass 2500 | 2,500 | 8 | 175 | 6606 |
| Tripass 3000 | 3,000 | 8 | 175 | 6932 |
| Tripass 3500 | 3,500 | 8 | 175 | 7383 |
| Tripass 4000 | 4,000 | 8 | 175 | 9295 |
| Tripass 4500 | 4,500 | 8 | 175 | 9687 |
| Tripass 5000 | 5,000 | 8 | 175 | 9805 |
| Tripass 5500 | 5,500 | 8 | 175 | 10346 |
| Tripass 6000 | 6,000 | 8 | 175 | 11057 |
| Tripass 7000 | 7,000 | 8 | 175 | 16487 |
| Tripass 8000 | 8,000 | 8 | 175 | 17197 |
| Tripass 9000 | 9,000 | 8 | 175 | 17827 |
| Tripass 10000 | 10,000 | 8 | 175 | 18766 |
| Tripass 12000 | 12,000 | 8 | 175 | 21200 |
| Tripass 14000 | 14,000 | 8 | 175 | 25193 |
| Tripass 15000 | 15,000 | 8 | 175 | 26138 |
| Tripass 16000 | 16,000 | 8 | 175 | 26262 |
| Tripass 1000 | 1,000 | 12 | 194 | 4868 |
| Tripass 1250 | 1,250 | 12 | 194 | 5191 |
| Tripass 1500 | 1,500 | 12 | 194 | 5382 |
| Tripass 1750 | 1,750 | 12 | 194 | 5878 |
| Tripass 2000 | 2,000 | 12 | 194 | 5956 |
| Tripass 2500 | 2,500 | 12 | 194 | 7664 |
| Tripass 3000 | 3,000 | 12 | 194 | 8005 |
| Tripass 3500 | 3,500 | 12 | 194 | 8666 |
| Tripass 4000 | 4,000 | 12 | 194 | 10386 |
| Tripass 4500 | 4,500 | 12 | 194 | 10687 |
| Tripass 5000 | 5,000 | 12 | 194 | 10999 |
| Tripass 5500 | 5,500 | 12 | 194 | 11631 |
| Tripass 6000 | 6,000 | 12 | 194 | 12233 |
| Tripass 7000 | 7,000 | 12 | 194 | 19083 |
| Tripass 8000 | 8,000 | 12 | 194 | 19930 |
| Tripass 9000 | 9,000 | 12 | 194 | 20687 |
| Tripass 10000 | 10,000 | 12 | 194 | 21472 |
| Tripass 12000 | 12,000 | 12 | 194 | 27200 |
| Tripass 14000 | 14,000 | 12 | 194 | 28551 |
| Tripass 15000 | 15,000 | 12 | 194 | 29138 |
| Tripass 16000 | 16,000 | 12 | 194 | 29205 |
| Tripass 1000 | 1,000 | 15 | 204 | 5473 |
| Tripass 1250 | 1,250 | 15 | 204 | 5869.65 |
| Tripass 1500 | 1,500 | 15 | 204 | 6071 |
| Tripass 1750 | 1,750 | 15 | 204 | 6596 |
| Tripass 2000 | 2,000 | 15 | 204 | 6738 |
| Tripass 2500 | 2,500 | 15 | 204 | 8013.6 |
| Tripass 3000 | 3,000 | 15 | 204 | 8450 |
| Tripass 3500 | 3,500 | 15 | 204 | 9365.9 |
| Tripass 4000 | 4,000 | 15 | 204 | 10909 |
| Tripass 4500 | 4,500 | 15 | 204 | 11090.05 |
| Tripass 5000 | 5,000 | 15 | 204 | 11639 |
| Tripass 5500 | 5,500 | 15 | 204 | 12375.65 |
| Tripass 6000 | 6,000 | 15 | 204 | 13931 |
| Tripass 7000 | 7,000 | 15 | 204 | 20383 |
| Tripass 8000 | 8,000 | 15 | 204 | 21544 |
| Tripass 9000 | 9,000 | 15 | 204 | 23790.05 |
| Tripass 10000 | 10,000 | 15 | 204 | 27129 |
| Tripass 12000 | 12,000 | 15 | 204 | 31280 |
| Tripass 14000 | 14,000 | 15 | 204 | 32833.65 |
| Tripass 15000 | 15,000 | 15 | 204 | 33508.7 |
| Tripass 16000 | 16,000 | 15 | 204 | 33585.75 |
الوثائق الهندسية
يمكن طلب الوثائق التي ما زالت قيد الإعداد: يصل الطلب إلى مهندسينا مع تحديد السلسلة والوثيقة المطلوبة.
أين يعمل TRIPASS
- 01الصناعة الكبيرة
الأسئلة الشائعة
ما الكفاءة الفعلية لغلاية Tripass عند التشغيل بزيت الوقود؟
عند التشغيل بزيت الوقود، تنخفض كفاءة غلاية Tripass بنسبة 2–3% مقارنةً بالغاز وتبلغ 87–89% حسب نوع الفوهات ووضع التشغيل.
ما الضمان المقدَّم؟
ضمان مدى الحياة على المبادل الحراري والعناصر الحاملة الرئيسية شريطة الالتزام بقواعد التركيب والتشغيل والنظام الكيميائي-المائي.
هل من الممكن توريد غلاية بسعة تزيد عن 16000 kg/h؟
نعم، بالطلب الفردي، يمكن تحقيق سعة إنتاج بخار تصل إلى 30000 kg/h بضغط حتى 25 bar. يُرجى توضيح المعايير مع مهندسينا.
ما المكوّنات المستخدمة في خزانة التحكم؟
شركات مصنّعة عالمية رائدة: Siemens وSchneider Electric وABB وDanfoss. دقة عالية، وعمر تشغيلي طويل، وتوافر قطع الغيار.
كيف يمكن طلب حساب ومعرفة السعر؟
اترك طلبًا في النموذج أدناه. خلال 1–2 يوم عمل، سيتواصل معك مهندس لتوضيح المعطيات وإعداد عرض تجاري.
