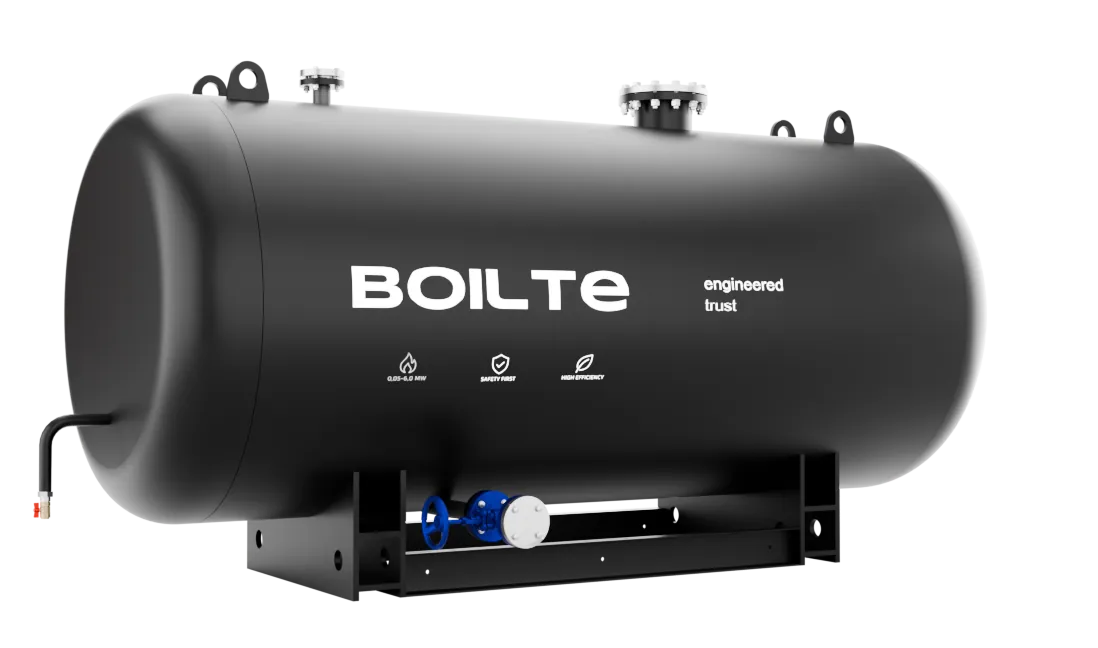

EXPANDVaso de expansión para sistemas de aceite térmico Boilte Expand
Boilte Expand – un vaso de expansión para circuitos de aceite diatérmico
Cuando un fluido caloportador orgánico se calienta desde la temperatura de llenado hasta los 250–300 °C de trabajo, su volumen crece cerca de una cuarta parte. Ese aumento tiene que ir a alguna parte; de lo contrario, la presión del circuito sube hasta niveles peligrosos. El vaso Boilte Expand absorbe el exceso de volumen de aceite y mantiene el circuito a una presión estable.
La segunda función del vaso es proteger el fluido caloportador. Se instala en el punto más alto del sistema, donde la temperatura del aceite es mínima, lo que frena notablemente la oxidación y prolonga la vida de la carga. La gama incluye ocho tamaños de 300 a 3000 litros en acero de caldera de baja aleación.
Desde todos los ángulos
Mantenga pulsado el botón del ratón y arrastre hacia un lado para girar. En el móvil, deslice el dedo sobre la imagen.
Por qué elegir EXPAND
Compensa la dilatación
Recibe el aumento de volumen del aceite cuando el circuito alcanza la temperatura de trabajo.
Protege el aceite de la oxidación
Se monta en la parte alta del circuito, donde la temperatura del fluido caloportador es mínima.
8 tamaños
Volumen de 300 a 3000 litros para circuitos de cualquier potencia.
Acero de caldera de baja aleación
Alta resistencia y resiliencia según EN 10028.
Estructuras soporte disponibles
Para los vasos de la gama se seleccionan plataformas de acero de hasta 6 metros de altura.
Garantía de 24 meses
Garantía de fábrica, siempre que la instalación y la operación sean correctas.
Parámetros del
modelo de serie
Para requisitos no estándar, es posible la fabricación personalizada según los planos del cliente.
*La garantía de por vida se aplica durante la vida útil de diseño declarada de la caldera y se rige por las Condiciones de Garantía de BOILTE.
Condiciones de garantía →Características
y documentación
Elija una pestaña para ver una sección.
| Tamaño | Parámetro | Precio, USD |
|---|---|---|
| EXPAND 300 | 300 L | 2,337 |
| EXPAND 500 | 500 L | 3,115 |
| EXPAND 800 | 800 L | 4,154 |
| EXPAND 1000 | 1000 L | 4,933 |
| EXPAND 1500 | 1500 L | 6,490 |
| EXPAND 2000 | 2000 L | 8,438 |
| EXPAND 2500 | 2500 L | 11,034 |
| EXPAND 3000 | 3000 L | 11,683 |
| EXPAND 4000 | 4000 L | 13,630 |
| EXPAND 5000 | 5000 L | 17,524 |
Documentación de ingeniería
Los documentos en preparación pueden solicitarse: la consulta llega a nuestros ingenieros con la serie y el documento ya indicados.
Dónde trabaja EXPAND
- 01Salas de calderas de aceite térmico
- 02Circuitos de aceite diatérmico
Preguntas frecuentes
¿Qué volumen de vaso de expansión se necesita?
El vaso debe absorber el aumento de volumen de toda la carga de fluido caloportador al alcanzar la temperatura de trabajo — cerca de una cuarta parte del volumen llenado, más un margen. Un ingeniero lo calcula a partir de su esquema.
¿Por qué el vaso se monta en la parte alta del sistema?
Allí la temperatura del aceite es la más baja y el contacto con el aire es mínimo. Eso frena la oxidación del fluido caloportador y prolonga su vida útil.
¿Hace falta una estructura soporte?
Si la sala de calderas no dispone de una cota adecuada, se emplean plataformas de acero de hasta 6 metros de altura — seleccionadas para cada tamaño de vaso.
¿En qué se diferencia Expand del depósito Store?
Expand trabaja permanentemente en el circuito y absorbe la dilatación del aceite. Store se emplea en el vaciado de emergencia y en el mantenimiento — recibe todo el volumen de fluido caloportador del sistema.
